預應力錨墊板規格
作者：小松|點擊：|發表時間：2020-11-20
預應力錨墊板是什么
預應力錨墊板也叫錨墊板，是一種配合錨具使用的鋼板。鋼板的長度、寬度和厚度根據實際情況加工定制的，鋼板中間圓孔大小是根據錨具的大小來確定的。
預應力錨墊板特征
1、預應力錨墊板形狀：一塊方形鋼板中間開一個圓孔。
2、預應力錨墊板材質：一般使用q235b普通碳鋼板加工成錨墊板。
3、預應力錨墊板硬度：硬度為120-180HB。
預應力錨墊板規格
通過以上簡介得知：預應力錨墊板規格參數是根據錨具的需求來定制的，錨墊板沒有固定的規格和尺寸，每個工地上需求都不太一樣。下面介紹幾種常用的錨具和所配的預應力錨墊板規格。
|
編號 |
錨具型號 |
錨墊板尺寸mm |
錨具最小布置距離mm |
錨墊板厚度mm |
|
1 |
OVM15-5 |
180*180 |
200 |
10~20 |
|
2 |
OVM15-7 |
200*200 |
230 |
10~20 |
|
3 |
OVM15-9 |
230*230 |
260 |
12~20 |
|
4 |
OVM15-12 |
270*270 |
290 |
12~20 |
|
5 |
OVM15-19 |
320*320 |
420 |
18~30 |
|
6 |
OVM15-27 |
370*370 |
490 |
18~30 |
|
7 |
YM15-5 |
165*165 |
210 |
10~20 |
|
8 |
YM15-7 |
190*190 |
230 |
10~20 |
|
9 |
YM15-9 |
215*215 |
270 |
12~20 |
|
10 |
YM15-12 |
250*250 |
320 |
12~20 |
|
11 |
YM15-15 |
290*290 |
370 |
12~25 |
|
12 |
YM15-17 |
300*300 |
400 |
16~25 |
|
13 |
YM15-19 |
300*300 |
420 |
16~25 |
|
14 |
YM15-24 |
320*320 |
460 |
18~30 |
預應力錨墊板規格圖片

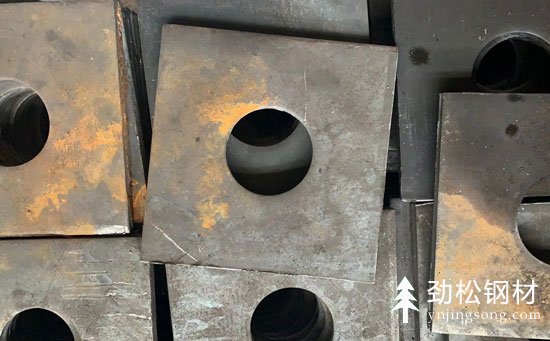

（圖1）250*250*20mm預應力錨墊板圖

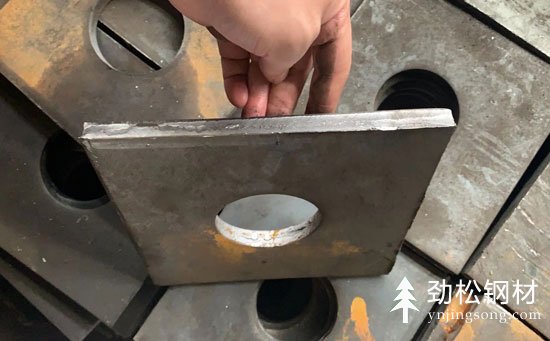

（圖2）200*200*16mm預應力錨墊板圖

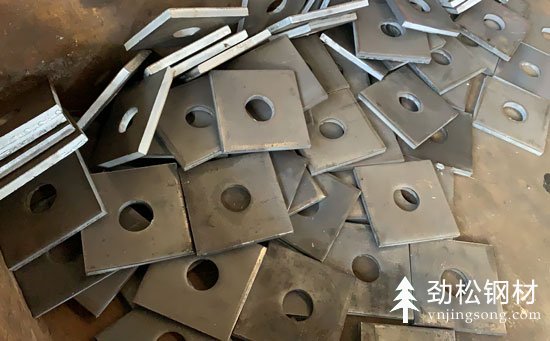

（圖3）200*200*16mm預應力錨墊板圖
預應力錨墊板要求
1、錨墊板長度應保證鋼絞線在錨具底口處的最大折角不應大于4度。
2、錨墊板的構造尺寸（包括承壓面厚度、壁厚、肋板等）應能滿足使用功能要求，錨墊板下須設置螺旋筋。
3、如使用單位有要求或對錨墊板性能質量有疑異時，可參照國際標準《后張預應力體系的驗收建議》（FIP-1993）中的有關規定對描墊板的承壓性能進行檢驗。
4、錨墊板底口直徑與橡膠抽拔管直徑配合間隙不宜大于 5mm，錨墊板端面的平面度不應大于0.5mm。
以上就是預應力錨墊板規格的詳細介紹，通過介紹我們發現預應力錨墊板規格是根據錨具來確定的，在云南想要購買錨墊板可以聯系
昆明錨墊板加工廠家。
