一、旋風除塵器的外形

　　上部分為圓柱形，下部分為圓錐形，側面有一個小直管插入圓柱主體內部。


二、旋風除塵器的工作原理

　　使用時帶灰塵氣體從直筒段側面進入容器內部，在容器內螺旋上升進行一次分離，達到凈化要求的大部分氣體直接從頂部排出，少部分氣體連同被分離下來的粉塵由頂部特設旁路引入錐體灰斗，在錐體灰斗內進行二次分離，分離后的流體在錐體灰斗下部沿軸心返回一次分離區，少量氣體將粉塵送入灰倉后返回器內。


三、旋風除塵器的參數

　　高:1.2米
　　直徑:600mm。

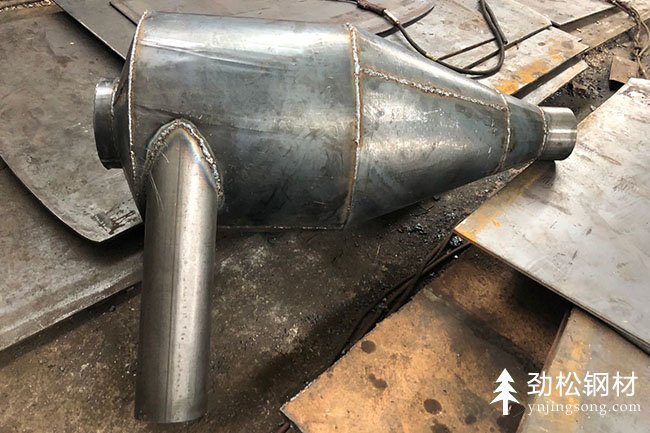

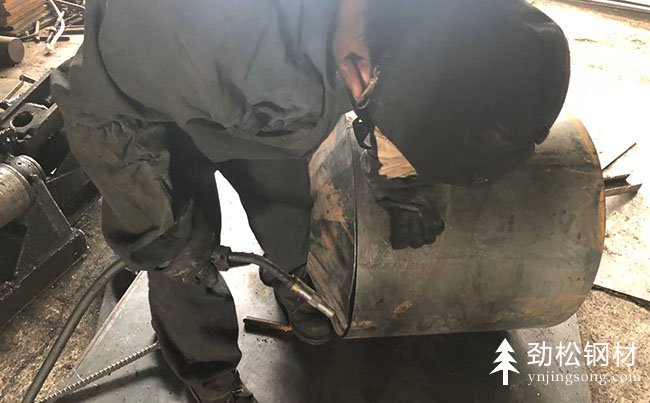

旋風除塵器制作圖



旋風除塵器優點

　　據統計大量工業使用情況表明，大型旋風除塵器（直徑在1.2m以上）的分割粒徑可達1.2μm左右，壓降僅為500～1000Pa，且直徑放大后，不會產生分離效率的顯著下降，并具有操作穩定性強，操作彈性大的優點。
