大小頭鈑金加工圖紙展開是一個扇形，這樣我們就更容易理解大小頭了。大小頭圖紙如何設計呢，這很重要，因為在鋼材加工中，大小頭的加工非常常見，今天我們來介紹一下大小頭鈑金加工圖紙。

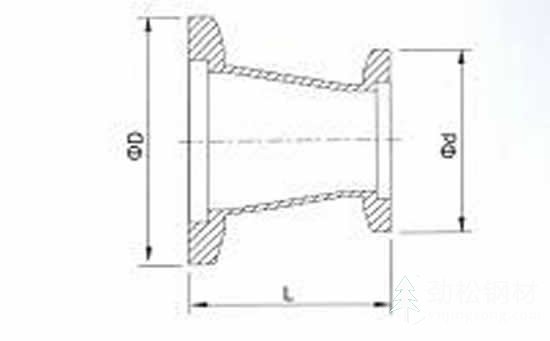

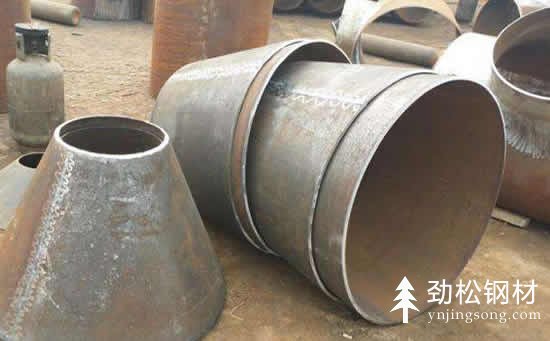

　　大小頭的圖紙如何設計，這個問題相當來說還是簡單的，因為大小頭產品本身就很簡單。大小頭我想大家都見過，那么通過產品我們可以想象它的展開圖是什么，這樣我們理解了大小頭在來設計就簡單多了。下面我們具體看看大小頭設計流程。

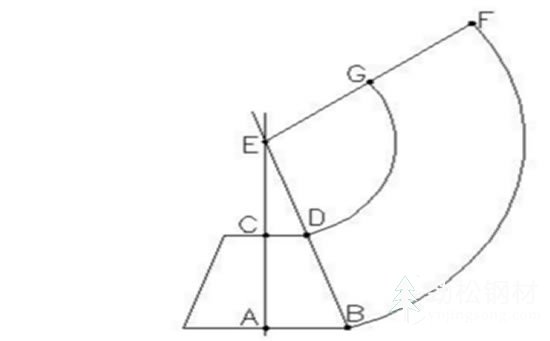

　　1、先畫一條中心直線，在線上取一點A，過A點畫一條與中心線垂直相交線。 量取大頭半徑以A點為起點在相交線上標注一點B。

　　2、量取高度以A點為起點在中心線上標注一點C。過C點畫一條與中心線垂直相交線，量取小頭半徑以C點為起點在相交線上標一點D。

　　3、用直線把B和D兩點相連并與中線相交，得出交點為E。



　　4、以E點為圓心B點為半徑起點畫圓弧，算出大頭周長，以B點為起點在圓弧上標注一點F。再以E點為圓心D點為半徑起點畫圓弧，算出小頭周長，以D點為起點在圓弧上標注一點G。

　　5、用直線把F和G兩點相連并與E點相交，得出的扇形就是大小頭的平面展開圖。

　　以上是大小頭的介紹，大小頭鈑金加工圖紙的設計，通過小編的簡單的描述，您是否會設計大小頭了呢？如果有疑問，您還可以電話咨詢我們，我們24小時提供在線咨詢服務。
