鈑金加工大小頭簡介

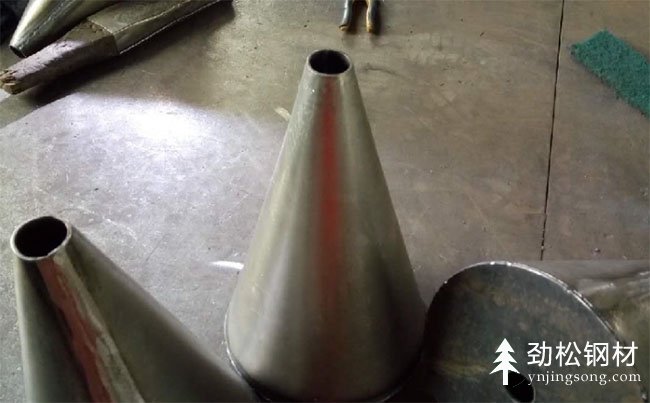

大小頭也稱喇叭口學名圓錐臺，形狀是一個大圓漸變到一個小圓。大小頭放樣出來是一個扇形，通過卷管機把扇形兩個直線邊連接起來并且卷圓,做出來的產品就是大小頭。
鈑金加工大小頭重量簡介
大小頭重量的計算是一個圓錐臺重量的計算，由于專業的計算過程過于復雜繁瑣，并不是一般人能理解得了的，這里我們提出一個簡便的計算過程，就是以大頭直徑為準，使用圓管公式來計算。
鈑金加工大小頭重量計算公式
大小頭重量計算公式：d*π*t*ρ*h/1000000*f≈kg
這里得到的結果只是圓管的重量，那么這里還需要乘以一個比例分數，可以根據錐臺的大頭和小頭的比例來計算出來
通過一個實例對比來得出比例分數
|
大頭直徑mm |
小頭直徑mm |
垂直高度mm |
鋼板厚度mm |
實際重量kg |
分數（f） |
|
1500 |
1500 |
1800 |
10 |
665 |
1 |
|
1500 |
1000 |
1800 |
10 |
556 |
0.836 |
|
1500 |
500 |
1800 |
10 |
456 |
0.686 |
通過以上實例得出的f值
小頭直徑是大頭直徑三分之一時：f=0.686
小頭直徑是大頭直徑二分之一時：f=0.836
鈑金加工大小頭重量計算公式說明
d：鋼護筒直徑（單位：mm 毫米）
t ：鋼材的厚度（單位：mm 毫米）
π：圓周率3.14
ρ：鋼板的密度（鋼板密度為7.85×1000kg/m3，不銹鋼的要比鋼板的高一點，一般不銹鋼的密度為7.93×1000kg/m3）
h：鋼護筒的高（單位：mm 毫米）
f ：大小頭分數
